商品詳細

Roland

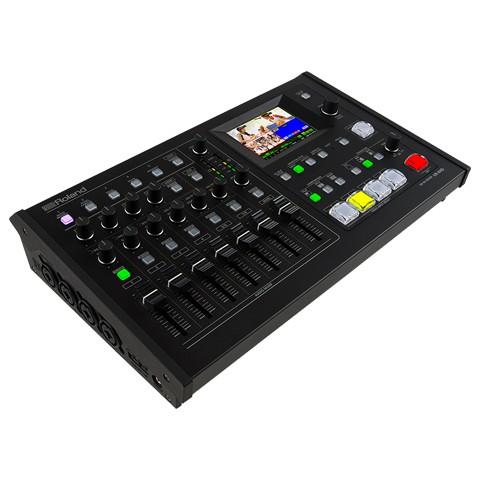

VR-4HD

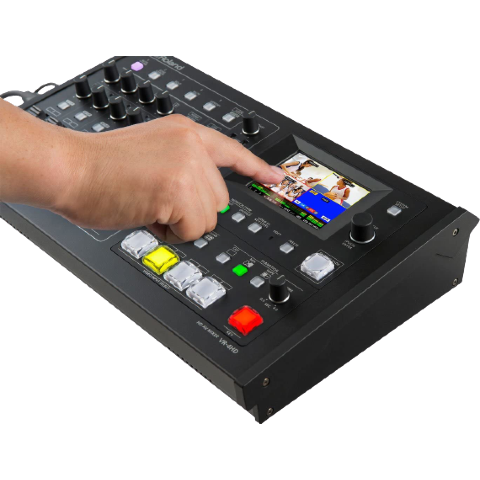

VR-4HDは、ライブ配信から収録まで、HDスタジオを実現するコンパクトなAVミキサーです。フルHD1080p対応のビデオ・スイッチャー、デジタル・オーディオ・ミキサー、タッチ・モニター、USBビデオ・キャプチャー・ボックスをA4サイズの筐体に収めた製品です。直感的な操作で映像、音声のワンマンオペレーションを実現します。内蔵されたマルチビュー表示のタッチ・モニターを触れるだけで、映像のスイッチングが可能です。学校、会議、企業イベント、スポーツ中継、イベント現場など、様々な現場に最適です。

本体と付属品

VR-4HD	ACアダプター	Type-A/B USB3.0 USBケーブル
Type-A/C USB3.0 USB変換アダプタ	取扱説明書

主な特徴

• 1080p 対応 4ch ビデオ・スイッチャー。スケーラー機能搭載（1 系統）
• マルチビュー表示可能、内蔵タッチ・モニター
• 18ch デジタル・オーディオ・ミキサー。オート・ミキシング機能／エコー・ キャンセル機能
• USB Video/Audio Class 対応、最大 1080/30p の非圧縮映像出力
• USB オーディオ・ループバック機能
• HDCP 対応

※YouTubeのライブストリーミング配信は設定後、約24時間の待機が必要です。その他配信サービスの注意事項については、各サービス会社にお問い合わせ下さい。

仕様

映像

映像処理	4：2：2（Y/Pb/Pr）、8 ビット

入力端子	INPUT 1 ～ 3	HDMI Type A（19 ピン）×3 ※ HDCP 対応
	INPUT 4	HDMI Type A（19 ピン）×1 ※ HDCP 対応 RGB/COMPONENT（15 ピン・ミニ D-sub タイプ）×1 COMPOSITE（RCA ピン・タイプ）× 1 ※ INPUT 4 は、HDMI、RGB/COMPONENT、COMPOSITE のどれかを選択

出力端子	MAIN OUT	HDMI Type A（19 ピン）×1 ※ HDCP 対応 RGB/COMPONENT（15 ピン・ミニ D-sub タイプ）×1
	PREVIEW OUT	HDMI Type A（19 ピン）×1 ※ HDCP 対応
	USB 3.0	USB B タイプ × 1

入力映像 フォーマット *1 *2	HDMI INPUT 1 ～ 3	720/59.94p、720/50p（SYSTEM FORMAT 720p 設定時）／ 1080/59.94i、1080/50i、1080/59.94p、1080/50p（SYSTEM FORMAT 1080i または 1080p 設定時）
	INPUT 4 (HDMI RGB/COMPONENT)	480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、 VGA（640 × 480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、WXGA（1280×768/60Hz）、SXGA（1280×1024/60Hz）、 FWXGA（1366 × 768/60Hz）、SXGA+（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz） ※ リフレッシュ・レートは、各解像度の最大値です。 ※ VESA DMT Version 1.0 Revision 11 準拠 ※ 1920×1200/60Hz：Reduced blanking
	INPUT 4 (COMPOSITE)	480/59.94i、576/50i

出力映像 フォーマット *2	MAIN OUT （HDMI、RGB/COMPONENT）	480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、 VGA（640 × 480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、WXGA（1280×768/60Hz）、SXGA（1280×1024/60Hz）、 FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz） ※ MAIN OUT の HDMI と RGB/COMPONENT は、常に同じフォーマットになります。
	PREVIEW OUT	720/59.94p、720/50p（SYSTEM FORMAT 720p 設定時）／ 1080/59.94i、1080/50i （SYSTEM FORMAT 1080i 設定時）／ 1080/59.94p、1080/50p（SYSTEM FORMAT 1080p 設定時）
	USB 3.0	720/29.97p、720/25p（SYSTEM FORMAT 720p設定時／1080/29.97p、1080/25p（SYSTEM FORMAT 1080iまたは1080p設定時）

映像エフェクト	切り替え	カット、ミックス（ディゾルブ／ FAM/NAM ／モザイク）、ワイプ（30 種類）
	エフェクト	ネガ、エンボス、カラライズ、カラーパス、ポスタライズ、シルエット、モノカラー、ファインドエッジ（8 種類）
	合成	ピクチャー・イン・ピクチャー、スプリット、クワッド、キー（ルミナンス・キー、クロマ・キー）

音声

音声処理	サンプリング・レート	24 ビット／ 48kHz

音声フォーマット	HDMI	リニア PCM、24 ビット／ 48kHz、2ch
	USB	リニア PCM、16 ビット／ 48kHz、2ch

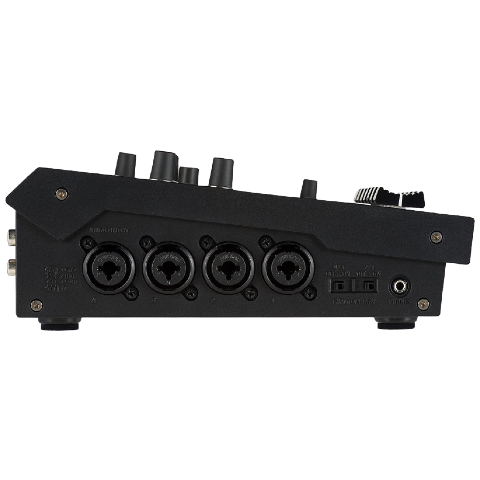

入力端子	AUDIO IN 1 ～ 4	XLR/TRS コンボ・タイプ、ファンタム電源
	USB	USB B タイプ、ステレオ
	AUDIO IN 5 ～ 6	RCA ピン・タイプ
	ファンタム電源	DC48V（無負荷時最大）、10mA（最大負荷） ※ 電流値は 1 チャンネル当たり
	AUDIO IN 7/8	ステレオ・ミニ・タイプ

出力端子	AUDIO OUT	L、R（XLR タイプ）／ L、R（RCA ピン・タイプ）
	USB	USB B タイプ、ステレオ
	AUX OUT	L、R（RCA ピン・タイプ）
	PHONES	ヘッドホン（ステレオ・ミニ・タイプ）

信号レベルおよび インピーダンス	XLR/TRS コンボ・タイプ	入力レベル：-60 ～ +4dBu（最大入力レベル：+22dBu）、入力インピーダンス：10kΩ（GAIN 0 ～ 23dB）、5kΩ（GAIN 24 ～ 64dB）
	RCA ピン・タイプ	入力レベル：-10dBu（最大入力レベル：+8dBu）、入力インピーダンス：15kΩ 出力レベル：-10dBu（最大出力レベル：+8dBu）、出力インピーダンス：1kΩ
	XLR タイプ	出力レベル：+4dBu（最大出力レベル：+22dBu）、出力インピーダンス：600Ω
	ミニ・タイプ	入力レベル：-15dBu（最大入力レベル：+3dBu）、入力インピーダンス：15kΩ
	ヘッドホン	出力レベル：75mW ＋ 75mW、出力インピーダンス：32Ω

オーディオ・エフェクト	オート・ミキシング、エコー・キャンセル、EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マルチバンド・コンプレッサー、リミッター

その他

その他の端子	RS-232：D-sub タイプ（9 ピン、オス）、Tally/GPIO：ミニ D-sub タイプ（15 ピン、メス）、 USB 3.0（デバイス）：USB B タイプ、USB-VIDEO（USB3.0）、USB-AUDIO：2 IN/2 OUT（USB2.0）、パソコンからのリモート制御用
ディスプレイ	グラフィック・カラー LCD、320 × 240 ドット、タッチ・パネル
その他の機能	メモリー（8 個）、フリーズ（入力映像の静止）、アウトプット・フェード（音声、映像：白または黒）
電源	AC アダプター
動作温度	0 ～ +40℃
付属品	取扱説明書、AC アダプター、電源コード、 保証書、ローランド ユーザー登録カード
消費電流	3A
外形寸法	339（幅）× 217（奥行）× 87（高さ）mm
消費電力	36W
質量	2.4kg（AC アダプターを除く）
