商品詳細

Roland

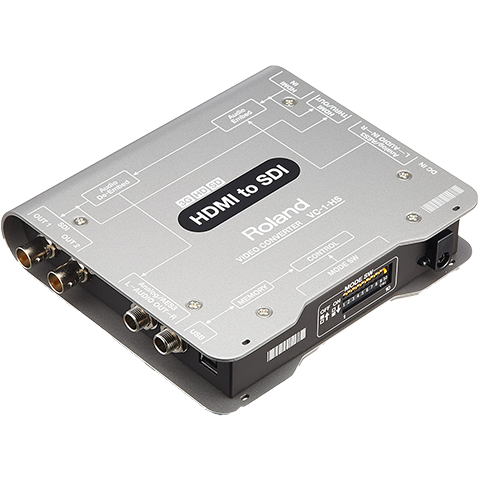

型番　VC-1-HS

マルチフォーマット・コンバーターで蓄積してきた変換技術を凝縮し、HDMI信号をSDI信号にロスレス変換できるビデオコンバーター

主な特徴

• HDMI信号をSDI信号にロスレス変換し、業務用レコーダーやスイッチャーなどに入力可能
• SDI映像にオーディオ入力の音声を乗せられるオーディオ・エンベデッド機能
• HDMI信号の音声をオーディオ出力から出力できるオーディオ・ディエンベデッド機能

画質へのこだわり

色や明るさなどイメージを変えずに、元画像を忠実に変換します。スーパーブラック、スーパーホワイトにも対応し、カメラやソース機器の映像表現をそのまま変換します。

映像特性も忠実に再現

元映像の映像特性をも忠実に再現し、ラインずれなどの変換トラブルや信号エラーの発生もありません。ジッター、リターンロスも良好です。

1080pの3G-SDIに対応

1080iを超える画質の映像信号の入出力が可能。3G-SDIはレベルA、レベルBともに対応し、多様な3G-SDI機器と接続できます。もちろん、1080i、SD信号も接続するだけで、自動対応します。

過酷な現場での運用に耐える設計。堅牢性と放熱性も確保

外装プレートには、厚さ2のアルミ素材を採用するなど、随所に堅牢性を考慮したヘビーデューティー仕様です。SDI端子、HDMI端子は本体ケースにネジ止め、オーディオ端子は、本体ケースにナットで固定し耐久性を向上させています。各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。

ライブにも、編集システムへの組み込みにも対応するフォルム

外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。ライブ時の快適な取り回しを実現します。また、専用ラック・マウント・アダプター(別売品)に装着することで、編集室などのラックに固定させての常設運用にも対応します。

HDCP付きHDMI信号に対応

VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。HDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。※HDCP付きHDMI信号をSDI信号に変換できません。
※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。

音と映像を組み合わせたワークフローに対応

オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載(ch選択可能)。オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。また、デジタル(AES/EBU)入出力に対応しているので、業務用音響機器のデジタル音声を入出力でき、信号の受け渡しの際の劣化がない、高品質な音声システムを構築できます。もちろんアナログ入出力にも対応しており、多種多様なオーディオ機器と音声が受け渡しできます。

現場ではディップスイッチでシンプルに。編集室ではPC接続で詳細に

側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。

仕様

入力

HDMI端子	Type A（19ピン）x 1
アナログ・オーディオ端子	TRS 標準タイプ（バランス）x 1ペア（L/R）
デジタル・オーディオ端子	TRS 標準タイプ（バランス）x 1 （アナログ・オーディオ入力端子 R と共用）

処理

オーディオ･エンべデッド
オーディオ･ディエンべデッド

出力

SDI端子	BNC タイプ x 2
HDMI端子	Type A（19ピン）x 1（スルー/出力切替）
アナログ・オーディオ端子	TRS 標準タイプ（バランス）x 1ペア（L/R）
デジタル・オーディオ端子	TRS 標準タイプ（バランス）x 1 （アナログ・オーディオ入力端子 R と共用）

入出力対応フォーマット

HDMI入力映像フォーマット	1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、 1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i （CEA-861-E 準拠） 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI入力音声フォーマット	リニア PCM、24ビット、48kHz、8ch
SDI出力信号規格	SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C
SDI出力映像フォーマット	1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i （SMPTE 274M 準拠）、1280x720/60p/59.94p/50p/30p/29.97p/25p （SMPTE 296M 準拠）、720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠） 10bit YCC4:2:2
SDI出力音声フォーマット	リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠）
HDMI出力映像フォーマット	1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、 1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i （CEA-861-E 準拠） 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
HDMI出力音声フォーマット	リニア PCM、24ビット、48kHz、8ch

オーディオ入出力

アナログ・オーディオ入力信号レベル	+4dBu
アナログ・オーディオ入力最大入力レベル	+24dBu
アナログ・オーディオ入力インピーダンス	150kΩ
デジタル・オーディオ入力信号フォーマット	AES3、16～24ビット、32～48kHz、2ch
デジタル・オーディオ入力インピーダンス	110Ω
アナログ・オーディオ出力信号レベル	+4dBu
アナログ・オーディオ出力インピーダンス	600Ω
デジタル・オーディオ出力信号フォーマット	AES3、24ビット、48kHz、2ch
デジタル・オーディオ出力インピーダンス	110Ω

その他

USB端子	USB タイプ B（Hi-Speed USB）x 1
電源	DC 9V（AC アダプター）
消費電力	8W
動作温度	+0～+40℃
付属品	ACアダプター、電源コード、ゴム足 4個、取扱説明書、保証書、ローランド ユーザー登録カード

外形寸法 / 質量

幅 (W)	150 mm
奥行き (D)	130 mm
高さ (H)	30 mm
質量	0.5 kg
