商品詳細

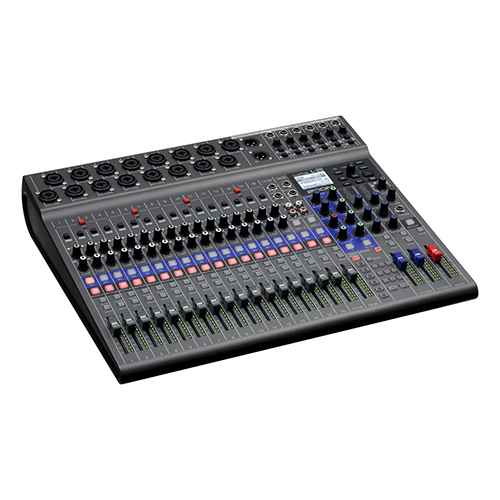

ZOOM　デジタルミキサー/レコーダー

型番　Live Track L-20

ZOOM LiveTrak L-20は、中規模のライブPAにも対応する20chのデジタルミキサーです。個別のモニターミックスを作成して、ヘッドフォン/スピーカーに出力できる6系統のモニターアウト、各トラックを個別に録音できるレコーダー機能を装備。さらに22in/4outのUSBオーディオ・インターフェースを搭載。アナログからの乗り換えにもおすすめな直感的な操作。ミックス、モニター、レコーディングを1台で完結することができます。

本体と付属品

本体	USB2.0ケーブル	ACアダプタ（AD-19）
キャリングバック

主な特徴

デジタルオーディオミキサー

• モノラル16チャンネル、ステレオ2チャンネルの合計20chの入力
• EIN -128 dBuの超低ノイズフロア、最大入力ゲイン+60 dBの高品位なマイクプリアンプ
• 48Vファンタム電源を供給可能（1?4ch、5?8ch、9?12ch、13?16chごと）
• ギター／ベースなどの楽器入力に対応するHi-Zスイッチ（1?2ch）
• 接続した機器の入力信号を26 dB減衰させるPADスイッチ（3?16ch）
• 演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
• マスターおよび6 系統のモニターを切り替えられる、オペレーター用ヘッドフォン出力
• ３バンドEQ（MIDは中心周波数可変のセミパラメトリック方式）
• カットオフ周波数を調整できるローカットフィルタ
• 2系統、全20種類のセンドリターン・エフェクト
• 各モノチャンネルに、独立した１ノブタイプのコンプレッサーを搭載
• 最大９種類のミキサー設定を保存できるシーンメモリ機能
• 60mmストロークのチャンネルフェーダー
• 視認性の良い12セグメントLEDレベルメーター
• 無償アプリ『L-20 Control』で、iPad からリモートコントロール（別売Bluetoothアダプタ「BTA-1」が別途必要）

マルチトラックレコーダー機能

• 最大22トラックの同時録音、20トラックの同時再生
• 最高24ビット／96kHzのハイレゾ音質で、SDカードにレコーディング
• ミックスダウン、オーバーダビング、パンチイン／アウト録音
• 外部USBメモリに録音データの書き出し／読み込みが可能
• メモ録音およびトークバックが可能な内蔵スレートマイク
• プリカウントおよびタップテンポ設定可能なメトロノーム機能
• 入力音をトリガーにして録音を開始するオートレコード機能
• 2秒前にさかのぼって録音できるプリレコード機能
• 任意の位置へロケートできるマーカーを最大99個まで登録可能
• 別売フットスイッチ（FS01）で、レコーダーの再生/停止、パンチイン/アウト、内蔵エフェクトのミュート操作が可能

USBオーディオ・インターフェース機能

• 最大22チャンネルの入力、最大4チャンネルの出力
• 最高24ビット／48kHzのオーディオ品質
• マルチトラックレコーダー機能との同時使用が可能
• USB2.0ポートを搭載するMac、Windowsに対応
• クラスコンプライアントモードでiOSデバイスにも対応（Apple Lightning - USBカメラアダプタが別途必要）
• コンピュータのジッタに影響されないアシンクロナス（非同期）転送システムを採用

仕様

入出力チャンネル数

入力	モノラル（MIC／LINE）: 16 ステレオ（LINE）:2
出力	MASTER OUT: 1 MONITOR OUT: ６ PHONES:1

入力

モノラル （MIC／LINE）	XLR／TRS コンボジャック（XLR:2番HOTTRS:TIPホット）入力ゲイン PAD OFF: +16 ～ +60 dBPAD ON: －10 ～ +34 dBHi-Z ON: +6 ～ +50dB入力インピーダンスXLR: 3 kΩTRS: 10kΩ / 1 MΩ (Hi-Z機能ON)最大入力レベルPAD OFF: 0 dBu (＠ 0 dBFS)PAD ON: +26 dBu (＠ 0dBFS)ファンタム電源+48V
ステレオ（LINE）	TSフォンジャック／RCAピン（アンバランス） 最大入力レベル: +14dBu

出力

MASTER OUT	XLRジャック （バランス） 最大出力レベル: +14.5 dBu 出力インピーダンス: 100 Ω
MONITOR OUT A ～ F（バランス出力時、MONITOR SPEAKER接続想定）	TRSフォンジャック（バランス） 最大出力レベル: +14.5 dBu 出力インピーダンス: 100 Ω
MONITOR OUT A ～ F（アンバランス出力時、PHONES接続想定）	標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW ＠60 Ω 出力インピーダンス: 100 Ω
PHONES	標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW ＠60 Ω 出力インピーダンス: 100 Ω

バス

MASTER	1
MONITOR	6
SEND EFX	2

チャンネルストリップ

COMP
LOW CUT	40 ～ 600 Hz, 12dB/OCT
EQ	HIGH: 10 kHz、± 15 dB、シェルビング MID: 100 Hz-8 kHz、±15 dB、ピーキング LOW: 100 Hz、± 15 dB、シェルビング
PHASE

センドエフェクト

EFFECTS | 20 TYPES	EFX1 Hall 1 (リバーブ) Hall 2 (リバーブ) Room 1 (リバーブ) Plate (リバーブ) Church (リバーブ) DrumAmb (リバーブ) GateRev (リバーブ) Vocal 1 (ディレイ + ホールリバーブ) Vocal 2 (ディレイ + モノラルリバーブ) Vocal 3 (ディレイ + プレートリバーブ) EFX2 Hall 3 (リバーブ) Room 2 (リバーブ) Spring (リバーブ) Delay (ディレイ) Analog (ディレイ) P-P Dly (ディレイ) Vocal 4 (ディレイ + ルームリバーブ) Chorus 1 (ステレオコーラス) Chorus 2 (モノラルコーラス) Cho+Dly（コーラス + ディレイ）

レコーダー

最大同時録音トラック数	22トラック（20チャンネル＋ステレオマスター）@44.1／48／96 kHzサンプリング
最大同時再生トラック数	20トラック
録音フォーマット	ビット長：16／24ビット サンプリング周波数：44.1／48／96 kHz モノラル／ステレオ、WAVフォーマット
記録メディア	SDHC規格対応カード 4 GB ～32 GB（Class10以上） SDXC規格対応カード 64 GB ～ 512 GB（Class10以上）

オーディオ・インターフェース

チャンネル数	入力：22チャンネル 出力：4チャンネル
ビット長	24ビット
サンプリング周波数	44.1／48 kHz
インターフェース	USB 2.0

オーディオ・インターフェース動作環境

WINDOWS	OS: Windows? 8.1 / 10 (32bit, 64bit) CPU: Intel? Core i3以上 *Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外 USB: USB 3.0 / 2.0 *Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外
MAC	OS: macOS? 10.14～11 CPU: Intel? Core i3以上 USB: USB 3.0 / 2.0 *USBハブ・拡張カードでの使用は動作保証外
IPHONE / IPAD	OS: iOS 9～14 *Apple Lightning-USBカメラアダプタが別途必要

カードリーダー

クラス	マスストレージクラス USB2.0 High Speed

USB HOST

クラス	USB 2.0 High Speed

Additional Specs

サンプリング周波数	44.1/48/96 kHz
周波数特性	-1.0 dB: 20 Hz ～ 20 kHz @44.1 kHzサンプリング -3.0 dB: 20 Hz ～ 40 kHz @96 kHzサンプリング
入力換算ノイズ	EIN -128 dB（IHF-A） @+60 dB、150 Ω入力（実測）
レベルメーター	12セグメント
ディスプレイ	バックライト付きLCD （128 x 64ドット）
電源	ACアダプタ：DC12V／2A（AD-19）
消費電力	最大24W
外形寸法	445 mm (W) x 388.4 mm (D) x 82.6 mm (H)
重量（本体のみ）	3.71 kg
