商品詳細

Roland　ビデオライティングコンバーター

型番　VC-1-DMX

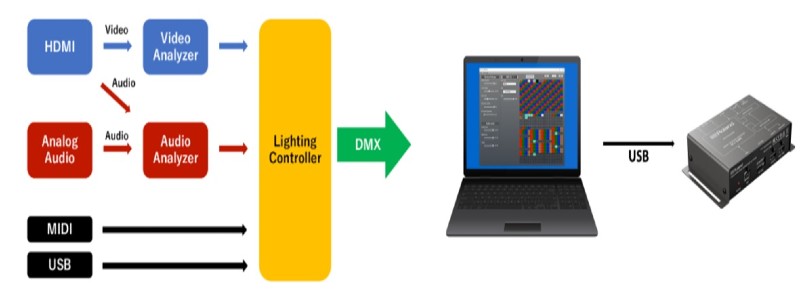

映像信号と音声信号に基づいてDMX信号を出力し、
ダイナミックな照明効果を自動生成する照明演出システムです。

照明専門のオペレーター無しでも、大規模なコンサートなどで体験するような、
映像・音声・照明が一体となった空間演出を行うことができます。

※当社取り扱いのSTAGE EVOLUTION　Laser Scan300のようなDMX対応のレーザーライトを制御できます

本体と付属品

本体	ACアダプター	プラグ・ホルダー
取扱説明書

主な特徴

• ダイナミックな照明効果を自動生成し、様々なイベントを効果的に演出
• 入力された映像信号／音声信号と同期したDMX信号を出力
• ローランド独自技術によるリアルタイムの信号解析と高速処理を実現
• HDMIスルーアウトを装備し、既存システムへの組み込みが可能
• RCA入出力端子を搭載し、アナログ・オーディオもサポート
• MIDIとUSB-MIDIによる、外部MIDIコントロールに対応
• macOS/Windows用の専用ソフトウェアでDMX設定のカスタマイズが可能
• 本体横のディップ・スイッチにより、DMX機器に対応したプリセット・マップを選択可能

仕様

映像

入力端子	HDMI IN 端子：HDMI タイプA ※HDCP 対応 ※マルチフォーマット対応
出力端子	HDMI THRU 端子：HDMI タイプA
入出力映像フォーマット	480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、 720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、 VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、 WXGA（1280×800/60Hz）、HD（1280×720/60Hz）、 SXGA（1280×1024/60Hz）、FWXGA（1366×768/60Hz）、 SXGA＋（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、 FHD（1920×1080/60Hz）、WUXGA（1920×1200/60Hz） ※リフレッシュ・レートは、各解像度の最大値 ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠

音声

入力端子	AUDIO IN 端子：RCA ピン・タイプ HDMI IN 端子：HDMI タイプA
出力端子	AUDIO OUT 端子：RCA ピン・タイプ HDMI THRU 端子：HDMI タイプA
デジタル音声フォーマット	リニアPCM、48kHz、24 ビット、ステレオ
音声処理	サンプル・レート：48kHz、24 ビット
規定入力レベル	AUDIO IN 端子：-10dBu（最大入力レベル：+8dBu）
規定出力レベル	AUDIO OUT 端子：-10dBu（最大出力レベル：+8dBu）
入力インピーダンス	AUDIO IN 端子：15kΩ
出力インピーダンス	AUDIO OUT 端子：1kΩ

DMX

出力端子	DMX OUT 3pin 端子：XLR タイプ（3pin） DMX OUT 5pin 端子：XLR タイプ（5pin）
DMX チャンネル	512 チャンネル（1 ユニバース）

その他

制御端子	MIDI IN 端子 USB 端子
スイッチ	SETTING スイッチ：8 接点スイッチ
インジケーター	POWER インジケーター
機能	映像同期照明制御機能 音声同期照明制御機能 MIDI 同期照明制御機能 照明変化時間調整機能 HDMI オーディオ・ディエンベッダー
電源	AC アダプター
消費電流	500mA
消費電力	2.5W
動作温度	0 ～ +40℃
外形寸法	180（幅）×115（奥行）×41（高さ）mm
質量（本体のみ）	570g

※0dBu＝0.775Vrms
