商品詳細

ATV　 　2Kビデオコンバーター　SDI→HDMI

型番AV-5S-SH　　(音声エンベデッド&外部同期対応)

SDIをHDMIに変換するコンバータ。外部音声をエンベデッドしてHDMIに乗せたり、SDIにエンベデッドされた音声を取り出すこともできます。フレームバッファを備え、フレームレート変換や外部同期にも対応。SDI Level-AとLevel-Bの変換機能も備えています。

本体と付属品

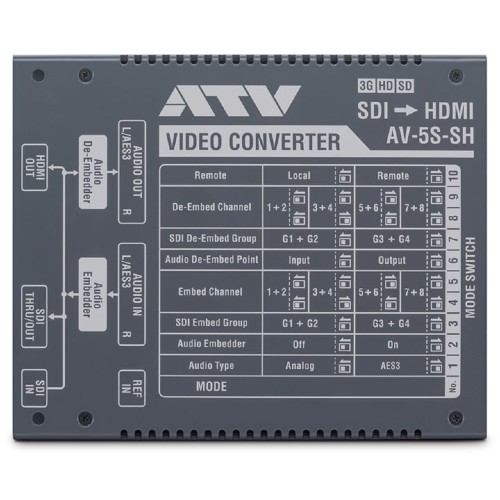

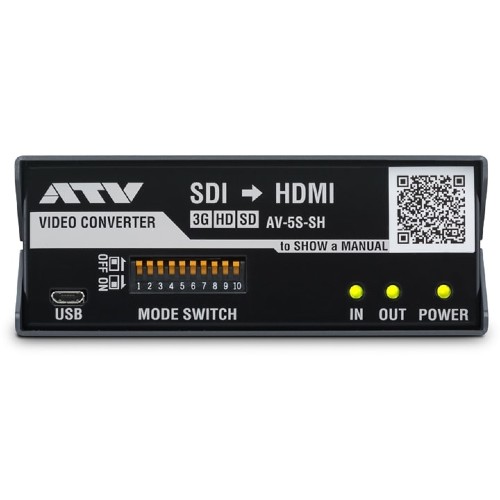

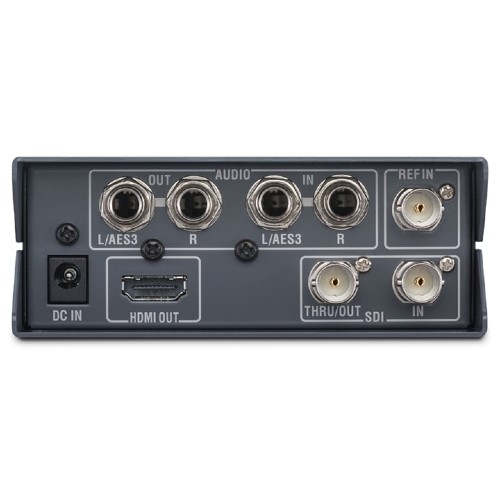

本体

ACアダプター

主な特徴

• コンバータの使命は、信号フォーマットだけを変換し、入力ソースと全く同じ信号を出力すること。 映像信号の劣化を極限まで抑え、0IRE以下のスーパーブラック、100IRE以上のスーパーホワイトに至るまで、クリップさせることなく完全な形で変換します。 もちろんカラー空間のリニアリティも、そのまま保持します。
• 入力及び出力は、480i、720p、1080i、1080p、2K（2048×1080）に対応。フレームレートは23.98pと24p、29.97pと30p、59.94pと60pを正しく認識するのはもちろん、P（Progressive）とPsF（Progressive segmented Frame）の変換も可能です。（解像度のアップ／ダウンコンバート機能はありません）
• 3G-SDIには、セキュリティやデジタルサイネージなどの設備機器で多く使われるLevel Aと、放送機器で使われるLevel Bがあります。AV-5Sシリーズでは、両方のSDI出力方式を選択することが可能です。
• AV-5Sシリーズでは、外部の2chアナログまたはAES3のデジタル音声信号を、 映像信号にエンベデッドして出力できます。 また逆に映像信号にエンベデッドされたオーディオをデエンベデッドし、2chのアナログまたはデジタル音声信号として取り出すことができます。 エンベデッド、デエンベデッドともに、音声グループやチャンネル番号を指定することも可能です。
• AV-5Sシリーズは、GENLOCKのためのReference入力を備えています。 外部同期を受け付けないデジタル一眼カメラを同期システム内に組み込むといったケースでは、フォーマット変換だけでなく、フレームシンクロナイザーとしても使用できます。
• 60P、50Pフレームレートコンバート

仕様

[ 入力端子 ]

SDI
端子	BNC タイプ x 1
信号規格	SMPTE ST424 (SMPTE ST425-AB), SMPTE ST292, SMPTE ST259-C
映像フォーマット	2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30p / 29.97p / 25p / 24p / 23.98p / 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST2048 準拠), 1920x1080 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p / 60i / 59.94i / 50i / 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST274 準拠), 1280x720 / 60p / 59.94p / 50p (SMPTE ST296 準拠), 720x487 / 59.94i, 720x576 / 50i (ITU-R BT.601-5 準拠)
カラーフォーマット	10bit YCC4:2:2, 12bit RGB4:4:4, 12bit YCC4:4:4 (有効ビットは 10bit)
音声フォーマット	リニア PCM, 24/20bit, 48kHz, 16ch (SMPTE ST299, ST272-C 準拠)
アナログ・オーディオ
端子	TRS 標準タイプ (バランス) x 1 ペア (L/R)
信号レベル	+4dBu
最大入力レベル	+24dBu
インピーダンス	22k/600Ω切り替え
デジタル・オーディオ
端子	TRS 標準タイプ (バランス) x 1 (アナログ・オーディオ入力端子 L と共用)
信号規格	AES3, 16～24bit, 32～48kHz, 2ch
インピーダンス	110Ω
REF IN
端子	BNC タイプ x 1
規格	B.B. (SMPTE ST318), 2値 (ITU-R BT.1358-1), HD3値 (SMPTE ST274, ST296)
対応フォーマット	1920x1080 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p / 60i / 59.94i / 50i / 24PsF / 23.98PsF (SMPTE ST274 準拠), 1280x720 / 60p / 59.94p / 50p (SMPTE ST296 準拠), 720x480 / 59.94p, 720x576 / 50p (ITU-R BT.1358-1 準拠), 720x480 / 59.94i, 720x576 / 50i (SMPTE ST318 準拠)

[ 出力端子 ]

SDI
端子	BNC タイプ x 1
信号規格	SMPTE ST424 (SMPTE ST425-AB), SMPTE ST292, SMPTE ST259-C
映像フォーマット	2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST2048 準拠), 1920x1080 / 60p / 59.94p / 50p / 60i / 59.94i / 50i / 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST274 準拠), 1280x720 / 60p / 59.94p / 50p (SMPTE ST296 準拠), 720x487 / 59.94i, 720x576 / 50i (ITU-R BT.601-5 準拠)
カラーフォーマット	10bit YCC4:2:2, 12bit RGB4:4:4, 12bit YCC4:4:4 (有効ビットは 10bit)
音声フォーマット	リニア PCM, 24/20bit, 48kHz, 16ch (SMPTE ST299, ST272-C 準拠)
HDMI
端子	Type A (19ピン) x 1
信号規格	HDMI1.4b
映像フォーマット	2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30p / 29.97p / 25p / 24p / 23.98p (SMPTE ST2048 タイミング), 1920x1080 / 60p / 59.94p / 50p / 60i / 59.94i / 50i / 30p / 29.97p / 25p / 24p / 23.98p, 1280x720 / 60p / 59.94p / 50p, 720x480 / 59.94p, 720x576 / 50p, 720(1440)x480 / 59.94i, 720(1440)x576 / 50i (CEA-861-F 準拠)
カラーフォーマット	10bit YCC4:2:2, 8bit RGB4:4:4, 8bit YCC4:4:4
音声フォーマット	リニア PCM, 24bit, 48kHz, 2～8ch
アナログ・オーディオ
端子	TRS 標準タイプ (バランス) x 1 ペア (L/R)
信号レベル	+4dBu
最大出力レベル	+24dBu
インピーダンス	600Ω
出力負荷インピーダンス	20kΩ以上
デジタル・オーディオ
端子	TRS 標準タイプ (バランス) x 1 (アナログ・オーディオ出力端子 L と共用)
信号規格	AES3, 24bit, 48kHz, 2ch
インピーダンス	110Ω

[ 信号処理 ]

オーディオ・エンベデッド	2ch
オーディオ・ディエンベデッド	2ch
フレーム・シンクロナイザー	Off / On (リモートソフトウェアにて設定可能)
位相調整	H=-0.5H～+0.5H, V=-0.5frame～+0.5frame
フレームバッファ	Off / On (リモートソフトウェアにて設定可能)
最少遅延	操作・設定マニュアルに記載
フレームレート変換機能	フレームスキップ/リピート方式
グリッジ軽減機能	オーディオ・ソフト・ミュート連動
オーディオ・ディレイ	0～100msec (リモートソフトウェアにて設定可能)
3G-SDI Level 変換	双方向可能 (リモートソフトウェアにて設定可能)
カラーフォーマット変換	リモートソフトウェアにて設定可能

[ その他 ]

USB端子	マイクロ USB タイプ B (Hi-Speed USB) x 1
電源	DC 12V (AC アダプター)
消費電力	12W
外形寸法	110 (幅)×136 (奥行)×42 (高さ)mm
質量	450g (AC アダプターを除く)
動作温度	+0～+40℃
