商品詳細

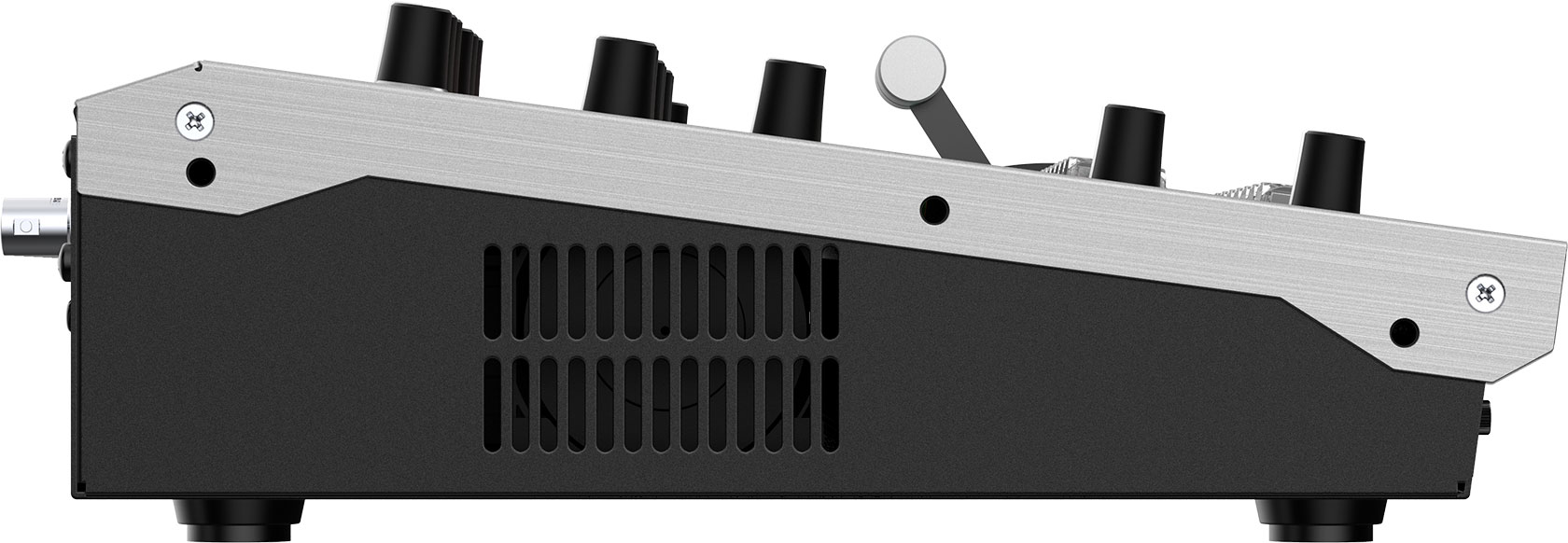

Roland　　STREAMING VIDEO SWITCHER

型番 V-160HD

V-160HDはこれからのハイブリッド・イベントに対応するストリーミング・ビデオ・スイッチャーです。HDMI/SDI出力でのフルHD映像の出力に加え、USB-Cで配信用PCへも出力することで、この1台から多くの観客、視聴者へ発信することができます。

また、8レーヤーまで対応した映像合成機能、40チャンネルのデジタル・オーディオミキサー、複数のメーカーに対応したPTZカメラ制御、多彩な演出をサポートするためのマクロとシーケンサ―機能は、作り込まれた演出のために煩雑になりがちなオペレーションをサポートとします。これらの機能、そして入出力の機材を選ばないインターフェースを1台にまとめ、少人数の演出現場で運用できる操作性を備えています。

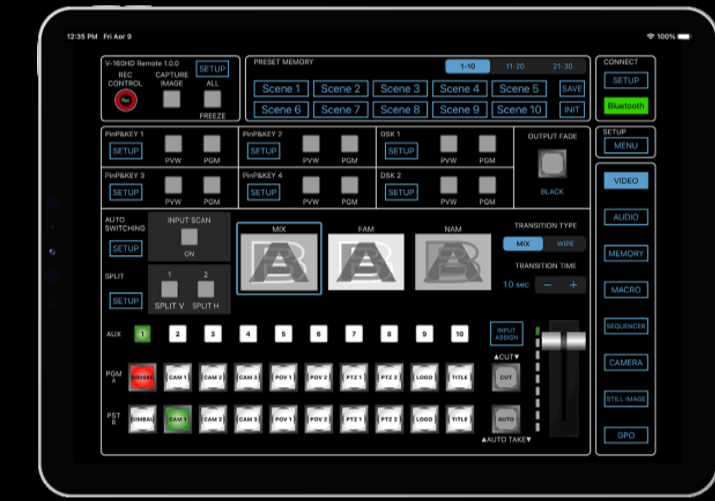

■iPadによるリモートコントロール
iPad専用リモート・コントロール・アプリケーション「V-160HD remote」を使えば、Bluetooth USB 無線LAN(Wi-Fi)接続したV-160HDの切り替え、フェーダー操作による音声ミックスなどをタッチパネルで直感的に操作することができます。
また、マクロやシーケンサーの作成、最大30個までプリセット・メモリーを瞬時に呼び出すことが可能です。


下記ソフトウェアを使用可能な商品です。

タイトル／グラフィックス生成ソフトウェア「Graphics Presenter」無償ダウンロード
Windows対応 HDMIケーブルでFill/Keyを出力できるタイトラー・ソフトウェア
https://proav.roland.com/jp/products/graphics_presenter/

本体と付属品

本体	ACアダプター	電源コード
スタートアップガイド

主な特徴

• ハイブリッド・イベントをサポートする豊富な入出力と多彩な演出を実現するための機能を備えた可搬性の高いストリーミング・ビデオ・スイッチャー
• 1080P対応HDMI入力8系統(全入力にフレームレート・コンバーター搭載)
• 3G-SDI入力8系統(全入力にフレームレート・コンバーター搭載)
• 映像出力はHDMI×3系統　SDI ×3系統　USB-C×1系統　計7系統　

仕様

映像

映像処理	4:2:2 (Y/Pb/Pr)、8ビット
入力端子	HDMI 1~4: HDMI タイプA x 4 * HDCP対応 SDI 1~8: BNCタイプ x 8 * SMPTE 424M (SMPTE 425M-AB)、292M準拠
出力端子	HDMI 1~3: HDMI タイプA x 3 * HDCP対応 USB STREAM: USB タイプC (TM)
入力映像フォーマット	HDMI 1~4、SDI 1~8 720/59.94p *1、*3 720/50p *1、*4 1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p *2、*3 1080/50i、1080/50p、1080/25p *2、*4 1080/23.98p、1080/24p *2 * インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 *1 システムフォーマット 720p設定時 *2 システムフォーマット 1080i または 1080p設定時 *3 フレームレート 59.94Hz設定時 *4 フレームレート 50Hz設定時 静止画（Still Image）: Bitmap File (.bmp) 最大 1920 x 1080、24ビットカラー、非圧縮 PNG File (.png) 最大 1920 x 1080、24ビットカラー JPEG File（.jpg .jpeg） 最大 1920 x 1080、24ビットカラー * 最大16枚まで内蔵の不揮発メモリーに記憶可能 * USBメモリーに書き出し可能 * PNG アルファ・チャンネルに対応
出力映像フォーマット	HDMI 1~2, SDI 1~3: 720/59.94p *1、*4 720/60p *1、*5 720/50p *1、*6 1080/59.94i *2、*4 1080/60i *2、*5 1080/50i *2、*6 1080/59.94p *3、*4 1080/60p *3、*5 1080/50p *3、*6 *1 システムフォーマット 720p設定時 *2 システムフォーマット 1080i設定時 *3 システムフォーマット 1080p設定時 *4 フレームレート 59.94Hz設定時 *5 フレームレート 60Hz設定時 *6 フレームレート 50Hz設定時 USB STREAM: 1080/59.94p、720/59.94p、640×480/59.94p *1 1080/60p、720/60p、640×480/60p *2 1080/29.97p、720/29.97p、640×480/29.97p *3 1080/30p、720/30p、640×480/30p *4 1080/50p、720/50p、640×480/50p *5 1080/25p、720/25p、640×480/25p *6 *非圧縮（YUY2）と圧縮（Motion JPEG）に対応 *1 フレーム・レート（USB OUT） 59.94Hz設定時 *2 フレーム・レート（USB OUT） 60Hz設定時 *3 フレーム・レート（USB OUT） 29.97Hz設定時 *4 フレーム・レート（USB OUT） 30Hz設定時 *5 フレーム・レート（USB OUT） 50Hz設定時 *6 フレーム・レート（USB OUT） 25Hz設定時
映像エフェクト	切り替え: カット、ミックス(ディゾルブ/FAM/NAM)、ワイプ(8種類)、スプリット(2種類) 合成: PinP x 4 (四角型、丸型、菱形)、キー x 4 (ルミナンス・キー、クロマ・キー)、 DSK x 2 (ルミナンス・キー、クロマ・キー、アルファ・キー、エクスターナル・キー) その他: 左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード(音声、映像：白または黒)、テストパターン出力

音声

音声処理	サンプル・レート: 24ビット/48kHz
音声フォーマット	USB STREAM (入力/出力): リニアPCM、24ビット/48kHz、2ch Bluetooth (入力): リニアPCM、24ビット/48kHz、2ch HDMI IN: リニアPCM、24ビット/48kHz、2ch HDMI OUT: リニアPCM、24ビット/48kHz、8ch SDI IN: リニアPCM、24ビット/48kHz、2ch (SMPTE 299M準拠) SDI OUT: リニアPCM、24ビット/48kHz、8ch (SMPTE 299M準拠)
入力端子	アナログ: AUDIO IN 1~2: コンボ・タイプ(XLR、TRS標準)、ファンタム電源 (DC 48V、14mA Max) AUDIO IN 3/L、4/R: RCAピン・タイプ
出力端子	アナログ: AUDIO OUT: XLRタイプ AUDIO OUT: RCAピン・タイプ PHONES: ステレオ標準タイプ
規定入力レベル	AUDIO IN 1、2: -60~+4dBu (最大入力レベル: +24dBu) AUDIO IN 3/L、4/R: -10dBu (最大入力レベル: +10dBu)
入力インピーダンス	AUDIO IN 1、2: 9.4kΩ (ANALOG GAIN 0<24dBu)、74.4 kΩ (ANALOG GAIN ≧24dBu) AUDIO IN 3/L,、4/R: 47 kΩ
規定出力レベル	AUDIO OUT (XLR): +4dBu (最大出力レベル: +24dBu) AUDIO OUT (RCA): -10dBu (最大出力レベル: +10dBu) PHONES: 92 mW + 92 mW (32Ω負荷時)
出力インピーダンス	AUDIO OUT (XLR): 600Ω AUDIO OUT (RCA): 1kΩ PHONES: 10Ω
オーディオ・エフェクト	オート・ミキシング、ディレイ、リバーブ、ハイパス・フィルター、エコー・キャンセラー、アンチ・フィードバック、ノイズゲート、ディエッサー、コンプレッサー、イコライザー、ボイス・チェンジャー マルチバンド・コンプレッサー、リミッター、テスト・トーン出力

その他

その他接続端子	USB MEMORY: USB Aタイプ (USBメモリー用) USB STREAM: USB Type-C (TM) (パソコンやiPadを接続してのリモート用) Bluetooth: iPadを接続してのリモート用 CTL/EXP:TRS標準タイプ(フット・スイッチ、エクスプレッション・ペダルを接続してのリモート用) TALLY/GPIO: 25ピンD-subタイプ(メス)(Tally:16、GPI:8) RS-232: 9ピンD-subタイプ(オス) (外部制御用) LAN CONTROL: RJ45 100BASE-TX (外部制御用) Reference IN/THRU: BNCタイプ * ブラック・バースト(フレームに同期)、2値同期、3値同期
その他の機能	プリセット・メモリー (30個) マクロ・コントロール(100個) シーケンサー・コントロール パネル・ロック EDID エミュレーター オート・スイッチング オート・インプット・ディテクト スマート・タリー リモート・カメラ制御 RECコントロール
Bluetooth	標準規格Ver 4.2 対応プロファイル: A2DP (Audio)、GATT (MIDI over Bluetooth Low Energy) 対応コーデック: SBC (SCMS-T方式によるコンテンツ保護に対応)
ディスプレイ	4.3インチ TFTカラーLCD: 480 x 272ドット
電源	ACアダプター
消費電流	2.5A
消費電力	55W
動作温度	0 ~ +40℃ +32 to +104 degrees Fahrenheit
外形寸法	437 (幅) x 253 (奥行) x 103 (高さ) mm
質量	3.9kg (ACアダプター除く)
